Клиновидная теплоизоляция и монтаж разуклонки на плоской кровле

Клиновидная теплоизоляция и монтаж разуклонки — одна из ключевых технологий в устройстве плоских кровель, террас, стилобатов и эксплуатируемых покрытий. Ее главная задача — сформировать правильные уклоны для отвода воды к воронкам или водосборным лоткам, не увеличивая неоправданно толщину «пирога» и не перегружая конструкцию. На практике клиновидные (уклонные) плиты решают сразу несколько проблем: предотвращают застой воды, снижают риск протечек и ускоряют работы, потому что уклон формируется не мокрыми процессами (стяжками), а сборными элементами.

Нужна консультация? — Звоните!

+ 7 977 479-40-07
Пн-Пт: 8.00-19.00
или пишите в Телеграм
Telegram
Ответим быстро!

Зачем нужна разуклонка и почему уклон важнее, чем кажется

Плоская кровля редко бывает «идеально ровной». Даже если железобетонная плита выглядит горизонтальной, на ней почти всегда есть местные прогибы, неровности от опалубки, перепады по швам. Вода, попавшая на такую поверхность, стремится скапливаться в понижениях. Если уклон недостаточен или нарушен, возникает эффект «луж» — длительное стояние воды на кровле. Это не только эстетика и неудобство обслуживания. Длительное увлажнение ускоряет старение гидроизоляции, увеличивает риск разгерметизации швов, делает уязвимыми примыкания, а зимой приводит к циклам замерзания-оттаивания и образованию наледи. В эксплуатируемых кровлях застой воды дополнительно ухудшает условия для финишного покрытия и повышает вероятность разрушения швов плитки или деформации настилов.

Нормативные подходы к минимальному уклону отличаются в зависимости от типа кровли и материала гидроизоляции, но инженерная логика везде одна: вода должна гарантированно уходить к точкам водоприема. Причем важен не только «средний» уклон, но и отсутствие контруклонов — локальных участков, где вода вынуждена течь «в горку». Именно контруклоны чаще всего становятся причиной жалоб на лужи даже на новых объектах.

Запрос на расчёт разуклонки для плоской кровли

Что такое клиновидная теплоизоляция

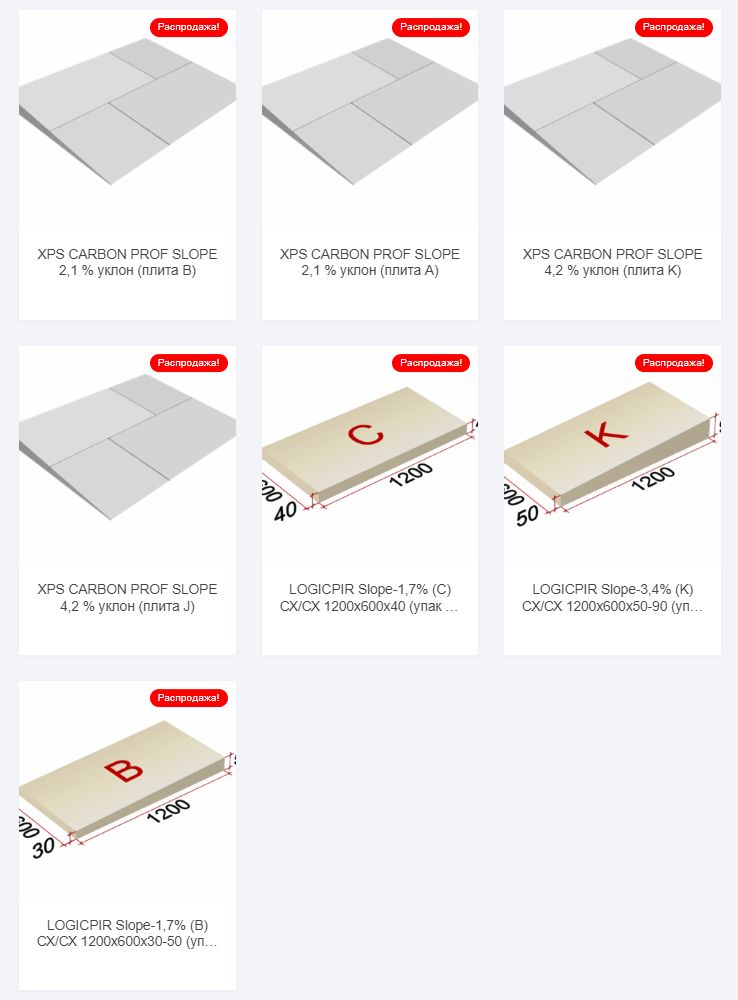

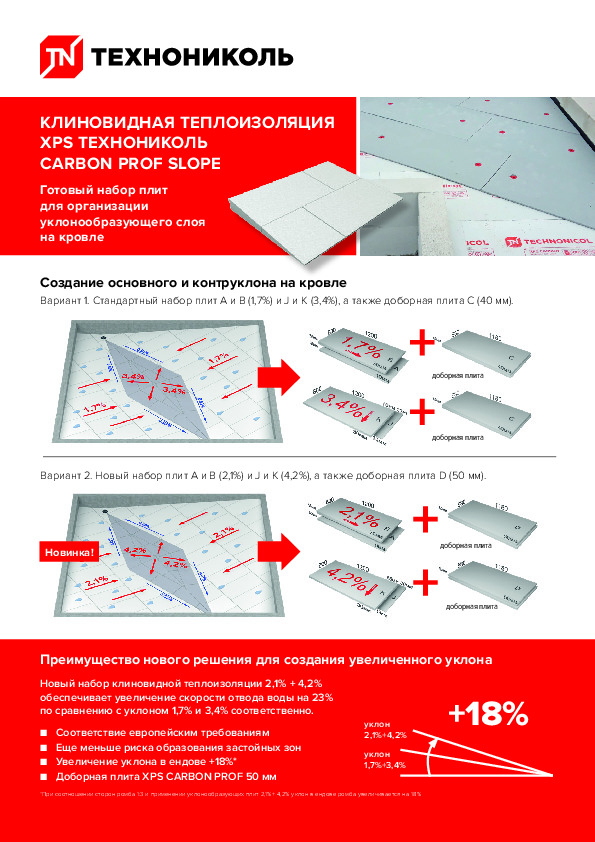

Клиновидная теплоизоляция — это набор плит утеплителя, изготовленных с заданным перепадом толщины. В отличие от обычных ровных плит, клиновидные образуют наклонную плоскость. Их выпускают в виде «карт» (элементов с определенной геометрией), которые собираются на кровле по проектной раскладке, формируя уклон к воронкам или вдоль заданных направлений.

Материалы клиновидных плит могут быть разными: минераловатные кровельные плиты, PIR/PUR, пенополистирол (в зависимости от системы и требований по пожарной безопасности, прочности, водопоглощению). Важнейшие параметры — прочность на сжатие (для восприятия нагрузки от кровельного пирога и эксплуатации), стабильность геометрии и совместимость с клеями/механическим креплением, а также соответствие требованиям по горючести для конкретного объекта.

Клиновидная теплоизоляция не отменяет необходимость в основной (ровной) теплоизоляции. Чаще всего уклонный слой является верхним или промежуточным, а ниже лежит «базовый» слой постоянной толщины, обеспечивающий расчетное сопротивление теплопередаче. Это удобно: теплозащита выполняется ровным слоем, а уклон — тонким клином, который не «съедает» лишнюю высоту и не создает чрезмерного подъема в верхних точках.

Преимущества клиновидной разуклонки по сравнению со стяжками

Традиционный способ разуклонки — цементно-песчаная стяжка или легкие бетоны. У этого метода есть преимущества: высокая жесткость, возможность «вытянуть» поверхность по маякам, понятная технология. Но в современной практике у клиновидной теплоизоляции часто больше плюсов:

1. Меньший вес. Стяжки дают существенную нагрузку на перекрытие. Уклонные плиты значительно легче, что важно для реконструкции и легких конструкций.
2. Быстрота монтажа. Нет необходимости ждать набора прочности, нет мокрых процессов и температурных ограничений в той же степени.
3. Теплотехническая эффективность. Разуклонка одновременно выполняет роль утепления, не создавая мостиков холода, характерных для тяжелых стяжек при неправильном сопряжении.
4. Точность уклонов. Заводская геометрия при правильной раскладке обеспечивает предсказуемый результат.
5. Меньше усадочных деформаций. Стяжки могут трескаться, особенно при нарушении режима твердения или при температурных перепадах.

Однако важно понимать и ограничения: клиновидные плиты требуют грамотного проекта раскладки, аккуратной подрезки в узлах и качественного основания. Ошибки в монтаже могут привести к «переломам» плоскости и локальным просадкам.

Проектирование разуклонки: от водоприема к геометрии

Разуклонка всегда начинается с понимания, как организован водоотвод: внутренний (воронки, стояки) или внешний (карнизы, желоба, лотки). Затем определяются зоны водосбора, количество и расположение воронок, максимально допустимая длина пути воды, и только потом рисуются направления уклонов.

Классический принцип: кровля делится на «карты» уклонов, где каждая карта ведет воду к своей точке водоприема. Воронка обычно окружена зоной понижения, часто применяют элементы «конверта» — когда уклоны сходятся к центру с четырех сторон, чтобы вода приходила к воронке со всех направлений. При этом нужно учитывать высоты примыканий к парапетам, выходы инженерных коммуникаций, деформационные швы, а также минимальные высоты порогов у выходов на кровлю.

В проекте раскладки клиновидной теплоизоляции указывают:

• толщины базового утеплителя;
• тип уклонных плит и шаг клина (например, 1,7% или 2%);
• схемы раскладки с маркировкой элементов;
• узлы примыканий и зоны вокруг воронок;
• требования к креплению и к пароизоляции.

Очень важно заранее оценить «верхние точки» разуклонки. Если уклоны собираются к нескольким воронкам, между ними появляются гребни — линии водораздела. В этих местах толщина утеплителя максимальная, и нужно проверить: не упирается ли пирог в высоту парапета, не образуется ли конфликт с дверными проемами, не мешает ли это установке оборудования.

Подготовка основания перед монтажом

Даже идеальные клиновидные плиты не исправят критически неровное или слабое основание. Перед началом работ обычно выполняют:

• очистку от мусора, пыли, остатков раствора;
• проверку уклонов и отметок (нивелиром или лазерным уровнем);
• ремонт локальных дефектов (раковины, отслоения);
• проверку влажности основания, особенно если планируется приклейка.

Основание должно быть сухим и прочным. При реконструкции важно оценить состояние старой гидроизоляции и возможность монтажа по ней. Иногда целесообразно снять старый слой, иногда — использовать его как основание после подготовки, но это всегда требует обследования и расчетов: особенно по адгезии и по риску запирания влаги внутри системы.

Пароизоляция: роль и типичные ошибки

Пароизоляция в кровельном пироге защищает утеплитель от диффузии водяного пара из помещений. Если пароизоляция выполнена плохо, в утеплителе может накапливаться влага, что снижает его теплотехнические свойства, увеличивает риск грибка и приводит к разрушению материалов при замерзании.

Типичные ошибки:

• неплотные стыки полотен, отсутствие проклейки;
• повреждения при ходьбе и переноске плит;
• отсутствие герметизации примыканий к парапетам и проходкам;
• неправильный подбор материала пароизоляции по сопротивлению паропроницанию.

В системе с клиновидной теплоизоляцией пароизоляция особенно важна, потому что уклонные плиты часто имеют переменную толщину, и в местах максимальной толщины утеплителя риск накопления влаги может быть выше при неправильной пароизоляции.

Монтаж клиновидной теплоизоляции: последовательность и контроль

На практике монтаж разуклонки выполняют по заранее подготовленной схеме. Общая логика такая:

1. Разметка. На основании отмечают расположение воронок, линий водораздела, направления уклонов, контрольные отметки.
2. Укладка базового слоя утеплителя (если он предусмотрен ниже клина). Плиты укладывают со смещением швов, минимизируя сквозные стыки. Важно обеспечить плотное прилегание без щелей.
3. Укладка клиновидного слоя. Элементы раскладывают согласно маркировке проекта. Плиты должны формировать непрерывные плоскости без ступеней и провалов. Стыки подгоняют, при необходимости выполняют подрезку.
4. Формирование зон вокруг воронок. Обычно применяют специальные элементы понижения, чтобы вода подходила к фланцу воронки без «бортика». Важно не допускать ситуации, когда вокруг воронки образуется кольцевой контруклон.
5. Крепление. Выбор способа зависит от системы: механическое крепление, приклейка, комбинированные методы. При механическом креплении важно соблюдать количество и схему крепежа, особенно в краевых и угловых зонах кровли, где ветровые нагрузки выше.
6. Выравнивающий/разделительный слой (при необходимости). В некоторых системах поверх утеплителя укладывают плиты основания (например, жесткие плиты под мембрану) или разделительный слой, чтобы обеспечить стабильную основу под гидроизоляцию.
7. Монтаж гидроизоляции. Выполняется по технологии выбранного материала (мембраны ПВХ/ТПО/ЭПДМ, битумно-полимерные материалы и т. п.), с тщательной проработкой примыканий и проходок.

Контроль качества должен включать проверку отметок в ключевых точках. Практичный подход: после раскладки уклонных плит пройти поверхность лазерным уровнем и убедиться, что вода действительно пойдет к воронкам, а гребни и ендовы находятся в проектных местах. Часто дешевле потратить час на контроль до укладки мембраны, чем потом годами бороться с лужами.

Узлы, которые определяют надежность

Даже идеальная разуклонка не спасет, если узлы сделаны плохо. Наиболее критичные зоны:

• Воронки и примыкание гидроизоляции к ним. Здесь важна совместимость материалов, правильная высота фланца, надежная сварка/приклейка, наличие прижимного кольца, герметичность и защита от засорения.
• Примыкания к парапетам. Высота заведения гидроизоляции, наличие прижимных планок, правильное выполнение углов и защита верхней кромки от воды.
• Проходки (вентиляция, стойки, кабельные вводы). Они должны быть выше уровня возможного снежного покрова и иметь надежную герметизацию.
• Деформационные швы. Разуклонка должна учитывать их, а гидроизоляция выполняется специальными компенсирующими элементами.

В узлах важно помнить о двух вещах: вода всегда найдет слабое место, а ремонт на кровле обычно сложнее и дороже, чем качественный монтаж сразу.

Особенности разуклонки на эксплуатируемых кровлях и террасах

Эксплуатируемая кровля отличается тем, что сверху появляются дополнительные слои: защитные маты, дренажные мембраны, геотекстиль, стяжки под плитку, опоры под настил, грунт (в зеленых кровлях). В таких системах уклон должен быть стабильным и учитывающим работу дренажа.

Важно понимать: финишное покрытие не обязано повторять уклон гидроизоляции один к одному, но дренажная система должна быть рассчитана так, чтобы вода не стояла в слоях. На террасах с плиткой часто делают уклон именно в основании под гидроизоляцию, а сверху — ровную плоскость для удобства, но при этом обязательно обеспечивают дренаж и правильные отметки у порогов.

Типичные ошибки при монтаже клиновидной теплоизоляции

1. Отсутствие проекта раскладки или попытка «собрать уклон на месте по ощущениям». Это почти гарантирует контруклоны.
2. Неправильные отметки воронок: если воронка выше окружающей плоскости или вокруг нее нет понижения, вода будет стоять.
3. Щели между плитами. Они приводят к мостикам холода и локальным просадкам, которые затем проявляются в гидроизоляции.
4. Нарушение схемы крепления. Слабое крепление приводит к подвижкам слоев при ветровых нагрузках.
5. Игнорирование краевых зон. По периметру и в углах требуется усиление крепления и более жесткие решения.
6. Плохая пароизоляция. Это медленная проблема: сначала все выглядит нормально, а через несколько сезонов утеплитель теряет свойства.

Практические рекомендации по организации работ

Для качественного результата важно выстроить процесс:

• До начала монтажа сверить проектные отметки и привязки воронок к реальному основанию.
• Складировать уклонные плиты так, чтобы не перепутать маркировку и не повредить кромки.
• Делать раскладку участками: сначала базовый слой, затем клиновидный, сразу контролируя уклон.
• Не экономить на узлах вокруг воронок и примыканиях: это самые «дорогие» места в смысле последствий.
• Планировать технологические проходы и временную защиту, чтобы плиты не разрушались от интенсивной ходьбы до устройства верхних слоев.

Заключение

Клиновидная теплоизоляция — эффективный инженерный инструмент для устройства разуклонки на плоских кровлях. Она позволяет быстро и сравнительно легким способом сформировать уклон, обеспечить надежный водоотвод и одновременно выполнить утепление. Но ее эффективность напрямую зависит от трех факторов: грамотного проектирования уклонов, аккуратного монтажа по схеме и качественной проработки узлов (воронки, примыкания, проходки). Если эти условия соблюдены, кровля служит дольше, требует меньше ремонтов и проще в эксплуатации. Если нет — даже дорогая гидроизоляция будет испытывать постоянные нагрузки от стоячей воды, а проблемы проявятся уже в первые сезоны.
